АстраКлуб - Powered by vBulletin

Показано с 811 по 840 из 922

  1. 24.08.2015 23:13

    • Просмотр профиля
    • Сообщения форума
    • Личное сообщение
    • Записи в дневнике
    • Просмотр статей
    Doping вне форума
Новичок Новичок Doping на верном пути

Sol.Ax Стабилизаторы есть в наличии? Живу в САО (с.м Войковская, Коптево) забрал бы по возможности 25.08.15. Напишите в личку где можно забрать и удобное время.

Последний раз редактировалось Doping; 25.08.2015 в 01:54.

26.08.2015 07:45

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

Антон62 вне форума Участник Астравод Антон62 АстранафтАнтон62 АстранафтАнтон62 АстранафтАнтон62 Астранафт

Привет, нужен стабстабилизатор, почтой.

26.08.2015 08:12

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

Sol.Ax вне форума Местный Бакалавр АСТРАномии Sol.Ax звездочётSol.Ax звездочётSol.Ax звездочётSol.Ax звездочёт

Отписал в ЛС
Отправлено с моего Valencia2_Y100pro через Tapatalk

(915)035-0836
Активация КК, автозакрытия ЦЗ, сканд. св. и т.п. OpCom'ом

09.09.2015 05:48

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

Steefler вне форума Новичок Новичок Steefler на верном пути

Доброго времени. Есть еще в наличии стабилизаторы?

13.09.2015 12:39

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

vova161 вне форума Участник Начинающий Астравод vova161 на верном пути

тоже интересует

18.09.2015 21:14

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

haltura90 вне форума Новичок Новичок haltura90 на верном путиАватар для haltura90

куплю стаб

28.09.2015 17:24

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

Sol.Ax вне форума Местный Бакалавр АСТРАномии Sol.Ax звездочётSol.Ax звездочётSol.Ax звездочётSol.Ax звездочёт

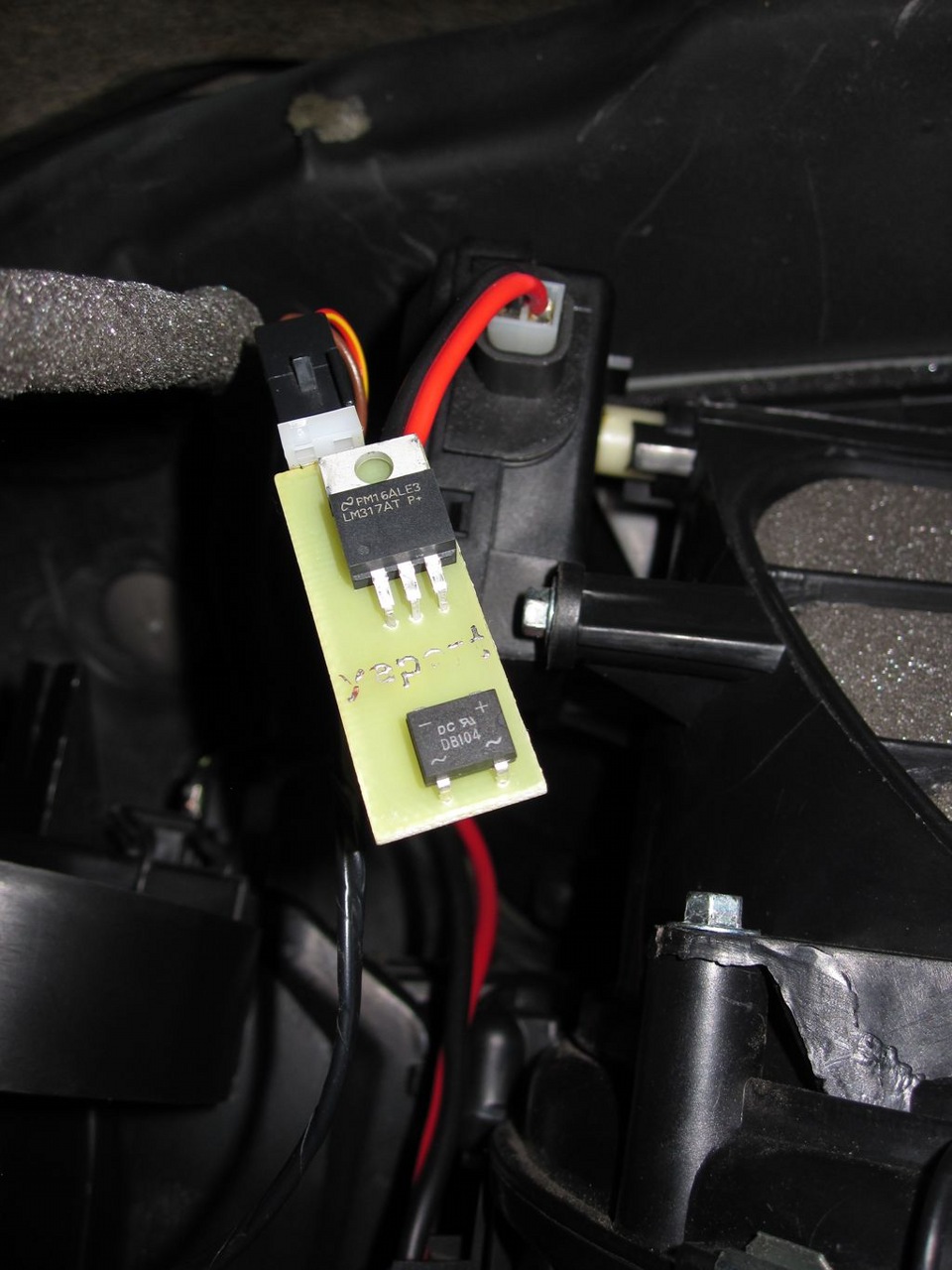

Появилась новая версия с печатной платой.

Отправлено с моего Valencia2_Y100pro через Tapatalk

(915)035-0836
Активация КК, автозакрытия ЦЗ, сканд. св. и т.п. OpCom'ом

04.10.2015 20:14

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

guest_dm вне форума Новичок Новичок guest_dm на верном пути

Добрый день. Можно ли заказать стабилизатор почтой в Минск?

04.10.2015 20:44

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

Sol.Ax вне форума Местный Бакалавр АСТРАномии Sol.Ax звездочётSol.Ax звездочётSol.Ax звездочётSol.Ax звездочёт

Да, отписал в да.
Отправлено с моего Valencia2_Y100pro через Tapatalk

(915)035-0836
Активация КК, автозакрытия ЦЗ, сканд. св. и т.п. OpCom'ом

07.10.2015 21:19

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

alalala вне форума Новичок Новичок alalala на верном пути

почем новая версия? как в москве забрать?

25.10.2015 10:10

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

Maddantist вне форума Новичок Новичок Maddantist на верном пути

Здравствуйте. Нужен стабилизатор в Волгоград. Условия и инструкцию по установке в лс.

25.10.2015 12:23

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

радиолюбитель вне форума Новичок Новичок радиолюбитель на верном путиАватар для радиолюбитель

А может не стабилизатор, а "отключатель" ?
Как и многие я столкнулся с механической поломкой заслонки рециркуляции воздуха. Починил механику, но ставить стабилизатор не стал. Мне не понравилась идея ограничения тока через механически заклиненный двигатель заслонки на уровне 0.15 А. (Хотя это лучшее на данный момент решение, что я нашел в интернете) Отдельное спасибо тем, кто поставил производство "стабов" на поток, тем самым спасая сотни моторчиков и нерв Астраводов.....
Наберусь наглости предложить свою реализацию.
Исходными данными для модернизации было:
1. напряжение на моторчик для смены положения заслонки подается 10-12 сек.
2. напряжение разнополярное (закрыть/открыть)
3. реальное время смены положения составляет не более 3 сек.
4. рабочий ток моторчика 15-25 mA, в зависимости от того (кто когда смазывал редуктор и заслонку....)
5. Сопротивление обмотки (застопоренного движка) около 36 Ом, (т.е. в режиме "стопора" через него течет ток около 0.36 mA, и выделяется мощность более 4,5 Вт, при напряжении борт сети 13 В.)
Использование лампочки (как бареттер) более интересное предложение по сравнению с включением сопротивления в цепь мотора. И конечно - использование стабилизатора тока, который используется в качестве ограничителя тока - лучшая идея. Но даже в этом случае в течение 9 секунд при каждом переключении через застопоренный мотор заслонки будет протекать ток 0,15 А и выделяться мощность 0,8 Вт. Это конечно мало, но все же .... хотелось облегчить жизнь моторчику...
Я пошел немного дальше в попытке реализовать алгоритм отключения ( обесточивания) моторчика при его завершении переключения. Все гениальное просто - 1 реле, 1 лампочка ( +1 сопротивление) и мотор по достижении "противоположного берега" обесточивается полностью. Реле срабатывает при пороговом увеличении тока около 120-150 mA.
По скольку машина не гарантийная я впаял это все перед разъемом, замотал изолентой и стяжкой притянул к пластиковому крепежу моторчика.
Теперь, как только заслонка переходит в противоположное положение я слышу очень тихий щелчок - и моему удовлетворению нет предела (радуюсь за моторчик, который не напрягается)
Может кому-то это будет полезным. Расскажу все как есть...... Берегите моторчики, ведь это ЖЖЖЖЖЖ не с проста !

25.10.2015 18:51

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

Виктор Васильевич вне форума Местный Заслуженный флудер Баллы: 1 Виктор Васильевич отключил(а) отображение уровня репутацииАватар для Виктор Васильевич

радиолюбитель
можешь дать схему или прислать мне штуку?

25.10.2015 19:12

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

радиолюбитель вне форума Новичок Новичок радиолюбитель на верном путиАватар для радиолюбитель


Л1- лампочка безцокольная от габаритных огней (12В 5W)
R1 - сопротивление определяющее ток срабатывания защиты 10 Ом 0,25 - 0,5 W
P1- реле герметичное герконовое РЭС55 (сопротивление обмотки 67 Ом.)
При нормальной работе, ток, протекающий через мотор составляет примерно 20-25 mA. В этом режиме практически весь ток течет через "холодную" спираль лампочки. При таком токе, спираль даже не краснеет, а на лампочке падает напряжение менее 0,5 В, что не достаточно для срабатывания реле Р1, подключенного параллельно лампочке.
При остановке мотора, ток начинает расти. Учитывая нелинейное изменение сопротивления лампочки при изменении тока и нагреве спирали напряжение на лампочке быстро достигает значения 2,5 В - достаточного для срабатывания реле. При этом общий ток через мотор достигнет значения около 150 mA в моем случае (при R1= 10 Ом). Как только срабатывает реле, оно своими контактами отключает лампу и одновременно обесточивает мотор путем его перемыкания своими нормально-разомкнутыми контактами. В это режиме ток через мотор не течет, а через R1 и P1 течет еще несколько секунд удерживающий реле ток. Его величина I(стоп) = 13/(67+10) = 170 mA. Для данного реле это не страшно, оно даже и не греется, но зато мотор обесточен полностью. При пропадании напряжения на разъеме схема переходит в свое исходное состояние.
Достоинства:
1. Работа схемы к смене полярности не критична.
2. Мотор практически всегда работает в штатном режиме (без подачи напряжения при заклинивании).
3. Обеспечивает (как стабилизатор тока) снижение потребления тока после перевода заслонки.
4. Простота исполнения.
Недостатки:
Щелчки во время переключения реле. Для данного типа реле они очень тихие, к тому же для меня они как бальзам на душу....
Деталюшками поделюсь, РЭС55 еще есть несколько штук....

25.10.2015 19:36

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

Sol.Ax вне форума Местный Бакалавр АСТРАномии Sol.Ax звездочётSol.Ax звездочётSol.Ax звездочётSol.Ax звездочёт

Интересный тоже вариант. Думаю щелчки не актуально, т.к. их слышно-не будет - это не высокотоковое реле.
Фотку было бы интересно увидеть - навесу паял? Еще обязательно продублируй в теме
Там это актуальней все-таки.
Тут не обсуждение.
Отправлено с моего Valencia2_Y100pro через Tapatalk

(915)035-0836
Активация КК, автозакрытия ЦЗ, сканд. св. и т.п. OpCom'ом

25.10.2015 20:14

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

радиолюбитель вне форума Новичок Новичок радиолюбитель на верном путиАватар для радиолюбитель

Паял на весу, обмотал изолентой лампочку и резистор вокруг релюшки.
Тему продублирую ....

31.10.2015 15:17

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

dar86 вне форума Новичок Новичок dar86 на верном пути

Здравствуйте. Нужен стабилизатор, почтой.

16.11.2015 21:39

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

Kuzma58 вне форума Новичок Новичок Kuzma58 на верном пути

Здравствуйте! Нужен стабилизатор Почтой .

19.11.2015 16:39

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

Dim_Dim вне форума Новичок Новичок Dim_Dim скоро станет знаменитостью

привет. нужно два стабилизатора. есть ли в наличии? и где можно забрать(мск)?

19.11.2015 16:44

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

Sol.Ax вне форума Местный Бакалавр АСТРАномии Sol.Ax звездочётSol.Ax звездочётSol.Ax звездочётSol.Ax звездочёт

Отписал
Отправлено с моего Valencia2_Y100pro через Tapatalk

(915)035-0836
Активация КК, автозакрытия ЦЗ, сканд. св. и т.п. OpCom'ом

24.11.2015 23:24

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

Kollegator вне форума Местный Заслуженный Астравод Kollegator Астранафт

Тоже стабилизатор нужен! Почтой!

24.11.2015 23:27

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

Sol.Ax вне форума Местный Бакалавр АСТРАномии Sol.Ax звездочётSol.Ax звездочётSol.Ax звездочётSol.Ax звездочёт

Ответил в ЛС
Отправлено с моего Valencia2_Y100pro через Tapatalk

(915)035-0836
Активация КК, автозакрытия ЦЗ, сканд. св. и т.п. OpCom'ом

Kollegator

08.12.2015 20:10

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

Loka вне форума Новичок Новичок Loka на верном пути

Добрый день! Нужен стабилизатор почтой в регион.

08.12.2015 20:41

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

Kollegator вне форума Местный Заслуженный Астравод Kollegator Астранафт

Sol.Ax , спасибо! Стаб получил! Но больше поразила инструкция по установке, вложенная в почтовое отправление- сервис на высшем уровне!

08.12.2015 20:41

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

Sol.Ax вне форума Местный Бакалавр АСТРАномии Sol.Ax звездочётSol.Ax звездочётSol.Ax звездочётSol.Ax звездочёт

Спасибо )
Отправлено с моего Valencia2_Y100pro через Tapatalk

(915)035-0836
Активация КК, автозакрытия ЦЗ, сканд. св. и т.п. OpCom'ом

09.01.2016 09:17

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

Rusman вне форума Новичок Новичок Rusman на верном путиАватар для Rusman

Sol.Ax, приветствую. Хочу приобрести стабилизатор. Ульяновск.

09.01.2016 11:59

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

Sol.Ax вне форума Местный Бакалавр АСТРАномии Sol.Ax звездочётSol.Ax звездочётSol.Ax звездочётSol.Ax звездочёт

Ответил в ЛС
Sent from my Valencia2_Y100pro using Tapatalk

(915)035-0836
Активация КК, автозакрытия ЦЗ, сканд. св. и т.п. OpCom'ом

14.01.2016 14:41

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

ilsh вне форума Новичок Новичок ilsh на верном пути

Sol.Ax приветствую, можно ли стабилизатор в Курск почтой?

Последний раз редактировалось ilsh; 14.01.2016 в 14:51.

20.01.2016 16:34

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

fktirf77 вне форума Новичок Новичок fktirf77 на верном путиАватар для fktirf77

Sol.Ax, приветствую! Нужен стабилизатор, 1шт, почтой.

20.01.2016 17:45

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Записи в дневнике
  • Просмотр статей

Kotyra вне форума Местный Заслуженный Астравод Kotyra звездунАватар для Kotyra

Приветствую! И мне одну штуку почтой


позади 222 тыс. км.
Помог? Нажми "СПАСИБО"
Диагностика TECH 2 (Тамбов), обслуживание Изитроника
