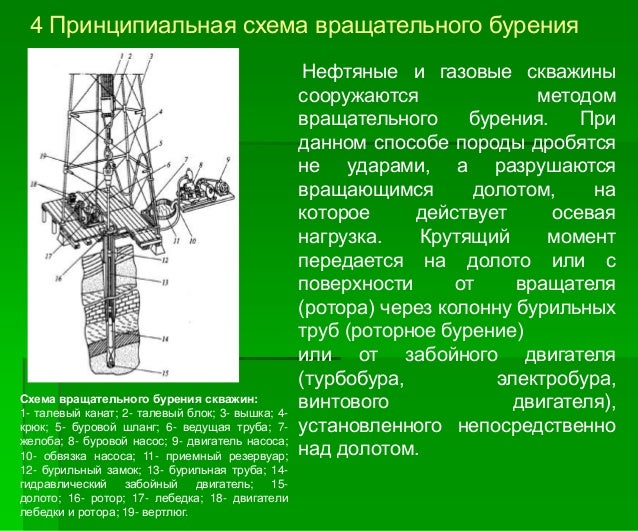

В АО "Дальморгеология" для бурения с плавсредств разра­ботаны и применяются в производстве два типа вращателей: ВМБ-5 на базе ротора от буровой установки УРБ-3 и пере­мещаемый в вертикальных направляющих вращатель от бу­рового комплекса КГК-100. При отсутствии дрейфа, боковой и продольной качки ПБУ базовые варианты этих вращателей позволяют почти беспрепятственно перемещаться в верти­кальном направлении плавсредству вместе с ротором и на­правляющими относительно бурового снаряда.

Опыт бурения вращателями описанных конструкций по­казал, что при волнении моря более 2 баллов на забой не передается заданная осевая нагрузка, так как ведущая ВМБ-5 заклинивается в роторе, а подвижной вращатель КГК-100 — в направляющих. Так как при бурении этими вращателями бурильная колонна обычно подвешена на тросе лебедки, же­стко соединенной с плавсредством, его качка приводит к пе­риодическим отрывам бурового снаряда от забоя, разрушает керн и не позволяет поддерживать необходимую осевую на­грузку на породоразрушающий инструмент.

Такие же трудности отмечаются при бурении в сложных гидрологических условиях моря с применением силового вертлюга, используемого для вращения бурильной колонны. Эта схема принципиально схожа со схемой бурения враща­телем от КГК-100.

Общий недостаток вращателей, устанавливаемых на вра­щаемой обсадной колонне, — большие потери времени и труда на приведение в каждом рейсе вращателя в рабочее положение и на разворот извлекаемых из скважины обсад­ных труб, резьбовые соединения которых при вращательном бурении сильно затягиваются.
^ Подводное устьевое оборудование.

В практике бурения скважин с плавучих буровых средств (БС, ППБУ) широко применяют комплексы полдводного устьевого оборудования (ПУО), устанавливаемые на морском дне. Такое расположение позволяет наибольшие смещения плавсредства от центра скважины, при этом установленное на морском дне оборудование меньше подвержено механическим повреждениям.


В первой конструкции (для глубин скважин примерно 5000-6500 м) применяют фундаментальную колонну (направление) диаметром 762 мм, кондуктор -508 мм, первую промежуточную колонну – 340 мм, вторую промежуточную колонну – 178 мм. Диаметр эксплуатационной колонны обеспечивает спуск и установку двухколонных НКТ для одновременно – раздельной эксплуатации пластов. Благодаря такому сочетанию диаметров с большими зазорами между колоннами обеспечивается надежное крепление скважин.

Вторую конструкцию преимущественно применяют в условиях бурения на меньшие глубины при более простой конструкции скважин. В этой конструкции используют фундаментальную колонну диаметром 762 мм, кондуктор -406 мм, промежуточную колонну -273 мм, эксплуатационную колонну- 178 мм.

В практике буровых работ на море с БС и ППБУ применяют одно- или двухблочную конструкцию ПУО.

Некоторые одноблочные конструкции преимущественно используют на больших глубинах вод, в несложных двух- и трехколонных конструкциях скважин и на небольших глубинах бурения.

Двухблочные конструкции применяют преимущественно на небольших глубинах вод, в сложных четырех- и пятиколонных конструкциях скважин и на больших глубинах бурения.

Показанный на рисунке 18 одноблочный подводный устьевой комплекс состоит из следующих узлов:

1- пульт бурильщика; 2-пульт управления штуцерным манифольдом; 3-аккумуляторная установка; 4- гидравлическая силовая установка; 5-дистанционный пульт управления;6-шланговые барабаны 7-гиравлический спайдер;8- верхнее соединения морского стояка;9-телескопический компенсатор; 10-соединение ; 11- угловой компенсатор; 12- нижний узел морского стояка; 13-направляющие; 14- подводные задвижки; 15-цанговая муфта; 16- опорная плита;17-акустический датчик; 18- плашечные превенторы; 19-штуцерный манифольд; 20-морской стояк.

Преимущества одноблочной конструкции ПУО- сокращение времени на установку и монтаж комплекса, так установленный одноблочный комплекс ПУО используется в течение всего времени бурения скважины.

На рисунке 18 приведена одноблочная конструкция ПУО, обеспечивающая бурение многоколонных глубоких скважин (фирма «Камерон», США).

Особенность конструкции – наличие эластомерного элемента, состоящего из сферических, стальных пластин и эластической набивки. Элемент может выдерживать большие сжимающие нагрузки и срезающие усилия. Компенсатор может отклоняться в любом направлении вокруг центра вращения при изгибе морского стояка.

Морской стояк (рис 19).

Морской стояк является одним из важнейших и ответственных узлов общего комплекса ПУО.

В процессе буровых работ морской стояк эксплуатируется в сложных условиях. Практикой работ установлено, что такие условия эксплуатации приводят к повреждению его отдельных узлов. Причинами повреждений морского стояка могут быть длительный период воздействия на узлы суровых морских условий, использование буровых растворов большей плотности, нарушение рекомендации, недостаточное натяжение нижней секции морского стояка и слабый контроль за изменением угла поворота шарового соединения при отклонения стояка от вертикали, использование недостаточно надежных узлов соединений, не соответствующих условиям работы в данном районе, а также недостаточный опыт работы при эксплуатации стояков и отсутствие соответствующей теоретической базы для их расчета.

Рис.19- Морской стояк

^ 1-верхняя секция с отклонителем потока и шаровым компенсатором; 2- телескопический компенсатор; 3-натяжные канаты; 4- промежуточная секция;5-нижняя секция с шаровым и гидравлическим соединителем
^ Лекция № 9. Классификация морских стационарных платформ.



Морская стационарная платформа — уникальное гидротехни­ческое сооружение, предназначенное для установки на ней бурового, нефтепромыслового и вспомогательного оборудования, обеспечивающего бурение скважин, добычу нефти и газа, их подготовку, а также оборудования и систем для производства других работ, связанных с разработкой морских нефтяных и газовых месторождений (оборудование для закачки воды в пласт, капитального ремонта скважин, средства автоматизации морского промысла, оборудование и средства автоматизации по транспорту нефти, средства связи с береговыми объектами и т. п.).

При разработке морских месторождений в основном два главных фактора определяют направление работ в области проектирования и строительства гидротехнических объектов в море. Такими факторами являются ограничения, накладываемые условиями окружающей среды, и высокая стоимость морских операций. Эти факторы в основном обусловливают все решения в проектировании и конструировании МСП, выборе оборудова­ния, способов строительства и организации работ в данной акватории моря. Таким образом, МСП являются индивидуаль­ными конструкциями, предназначенными для конкретного района работ.

 В последние годы, в связи с широким разворотом работ по освоению морских нефтяных месторождений в различных райо­нах Мирового океана, предложен и осуществлен ряд новых типов и конструкций МСП. Эти типы и конструкции МСП различают по следующим признакам: способу опирания и крепления к мор­скому дну; типу конструкции; по материалу и другим приз­накам.

Рис. 20-Классификация глубоководных МСП
По способу опирания и крепления к морскому дну МСП бывают свайные, гравитационные, свайно-гравитационные, ма­ятниковые и натяжные, а также плавающего типа, по типу конструкции сквозные, сплошные и комбинированные, по ма­териалу конструкции — металлические, железо-бетонные и комби­нированные. Сквозные конструкции выполняются решетчатыми. Элементы решетки занимают относительно небольшую площадь по сравнению с площадью граней пространственной фермы. Сплошные конструкции (например, бетонные) непроницаемы по всей площади внешнего контура сооружения.

На рис. 20 приведена классификация глубоководных МСП.

^ На первом уровне классификации проведено деление МСП на жесткие и упругие. По мнению авторов, такое деление явля­ется объективным, так как оно отражает конструкцию платфор­мы (размеры, конфигурацию) и указывает период собственных колебаний, который у жестких составляет 4—6 с и упругих превышает 20 с, а в отдельных случаях достигает 138 с

^ На втором уровне классификации жесткие конструкции классифицированы по способу обеспечения их устойчивости под воздействием внешних нагрузок на гравитационные, свайные и гравитационно-свайные. В первом случае сооружение не сдви­гается относительно морского дна благодаря собственной массе и во втором — оно не смещается из-за крепления его сваями. Гравитационно-свайные сооружения не сдвигаются благодаря собственной массе и системе свай.

Третий уровень классификации жестких МСП характеризует материал конструкции: бетон, сталь или бетонсталь.

Упругие конструкции на втором уровне по способу крепле­ния разделены на башни с оттяжками, плавучие башни и гибкие башни. (рис.21).

Башни с оттяжками сохраняют свою устойчивость системой оттяжек, понтонов плавучести и противовесов. Плавучие башни подобны качающемуся маятнику, они возвращаются в состоя­ние равновесия с помощью понтонов плавучести, расположенных в верхней части конструкции. Гибкие башни отклоняются от вертикали под действием волн, но при этом они, подобно сжатой пружине, стремятся возвратиться в состояние равновесия.



Рис.21 Схемы МСП, применяемые на Каспийском море:

а — четырехблочная МСП; 1 — опорный блок; 2 -верхнее строение; 3 — подвышенные конструкции; 4 — буровая вышка; 5 — причально-посадочное уст­ройство; 6 — водоотделяющая колонна (обсадная); 7 — свайный фундамент; б" — двухблочная МСП; 1— опорный блок; 2 — верхнее строение; 3 — при­чально-посадочное устройство; 4 — буровая вышка; 5 — водоотделяющая колонна; 6 — свайный фунда­мент; в — моноблочная МСП; 1 — опорный блок; 2 — верхнее строение, модули; 3 — буровая вышка; 4 — водоотделяющая колонна; 5 — свайный фунда­мент; 6 — причально-посадочное устройство


На последнем уровне классификации имеется 10 групп кон­струкций, каждая из которых обозначается начальными буквами слов английского языка, например RGS — риджит гревити стил (жесткая гравитационная стальная), RGC (жесткая гравитаци­онная бетонная) и т. д.

Из рассмотренных в работе 40 конструкций глубоковод­ных МСП (глубина моря более 300 м) 76% составляют жесткие, в том числе 45% стальные ферменные со свайным креплением, 26% гравитационные и 5% гравитационно-свайные. Среди упру­гих МСП 13% плавучие башни, 8% башни с оттяжками и 3% гибкие башни. Отмечено увеличение доли проектов стальных опор в зависимости от глубины моря. При глубинах моря 305— 365 м стальные опоры составляют 13%, а при глубинах от 365 до 520 м — 50%. Из выполненных проектов 79% — стальные опоры, 15% — бетонные и 6% — стальбетод.

Наибольшее число проектов 57% разработано для вод глу­биной 305—365 м. 30% —для глубин 365—460 м и 13% — на глубины больше 460 м.
